一、概述

YLZK 系列鍋爐電腦控制器是我公司吸收國外先進技術，結合國內鍋爐控制的實際需要和具體應用場景，采用現代電腦控制技術，推出的新一代智能可編程控制器。適用于燃?xì)?、電加熱等熱源，蒸汽、熱水和熱載體等工質的鍋爐的自動控制。具有鍋爐溫度、壓力、水位的測量和控制以及各種報警和聯鎖保護功能。具有可靠性和自動化程度高、使用安全方便、操作簡單、功能豐富、控制靈活、造型美觀、性能價格比高的優點。

本說明書包含了 YLZK-X7-S 和 X7-C 的一般性描述，不同軟硬件版本的控制器，其顯示操作并不一定和本說明書的描述完全一致。本說明書也將不斷修訂完善，恕我們無法逐一通知，敬請諒解！在閱讀本說明書后，還應詳細閱讀與您設置的編碼對應的《軟件功能編碼操作說明》。

二、本機外觀

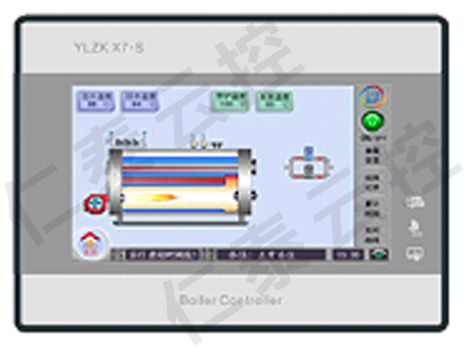

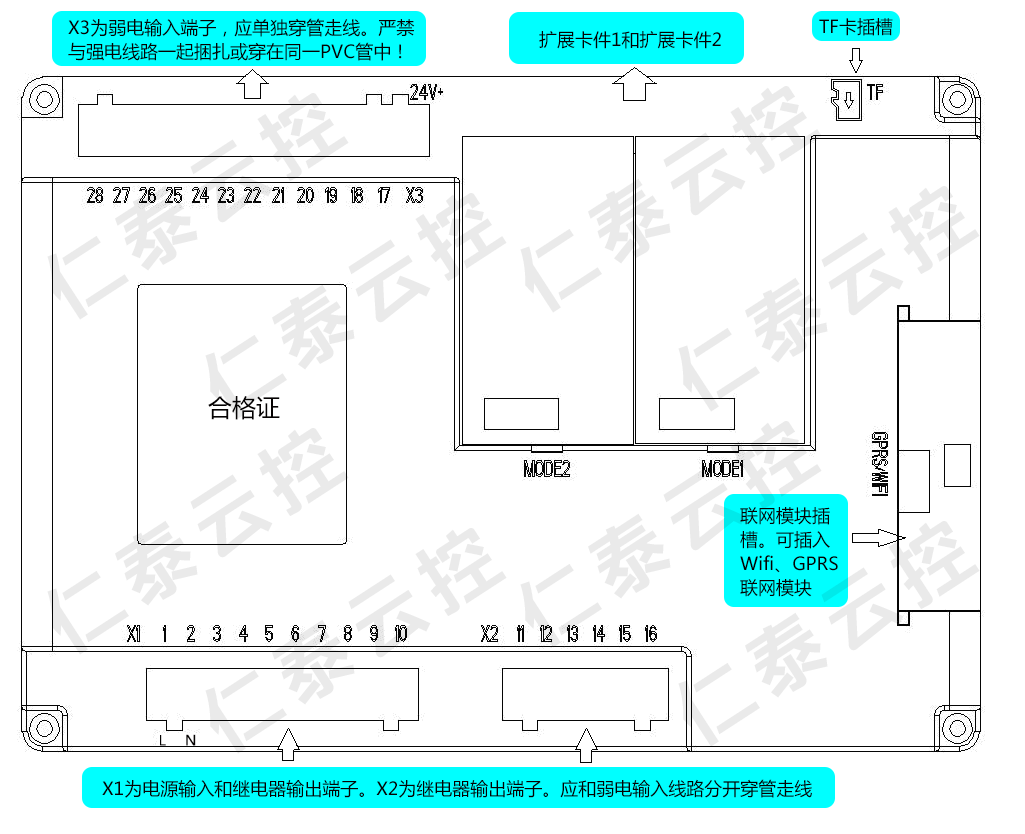

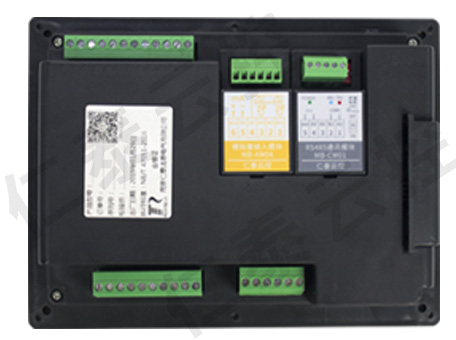

本機正視圖 本機后視圖

三、安裝接線

3.1 安裝方法

① 按“外形及開孔尺寸圖”開安裝孔，將需接電線從開孔處穿出。

② 按“用戶接線圖”將所需接入的各強、弱電線分別與本機相應端子連接。

③ 將本機從前向后裝入安裝孔，將所配 4 個卡扣插入殼體兩側固定孔，擰緊螺絲固定牢固。

④ 如需檢修或更換本機，可方便地將端子連同接入的電線一起拔出，而不用拆除電線。將端子插入本機插座時，應確保接插到位。

3.2 輸入信號

3.2.1 接線

輸入信號的接線請使用 0.3mm2的銅質多股軟導線，應盡可能使用屏蔽電纜。屏蔽電纜的屏蔽層(銅網)請接在安裝立柱上，并通過螺絲與線路板壓緊。

3.2.2 溫度傳感器

3.2.2．1 本機通常使用 NTC100K 溫度傳感器測量鍋爐溫度，常規型測量范圍為 0～150℃。R(25℃)=100K，B（25℃/50℃）=3950K。高溫型測量范圍為：0～250℃，R(25℃)=100K，B（25℃/50℃）=3950K。高溫型較常規型工作溫度范圍更大，適應能力更強，成本也相對較高。請根據應用場景選配。

3.2.2．2 本機可以通過擴展卡件使用 Pt100 溫度傳感器測量溫度，溫度測量范圍為 0～500℃。R(0)=100.00Ω，α=0.00390802。為減小線路電阻對溫度測量精度的影響，本機采用三線制接線。即在熱電阻根部的一端連接一根引線(A)，另一端連接兩根引線(B 和 C)的方式。

3.2.3 壓力傳感器

3.2.3.1 開關型傳感器

包括壓力控制器(壓力開關)、電接點壓力表。使用時請將壓力控制器的常閉觸點(壓力低于低整定值時該觸點閉合；壓力高于高整定值時該觸點斷開)接入本機。

3.2.3.2 壓力變送器

壓力傳感器為壓力變送器時，本機可提供 24V 直流電源（最大輸出電流 50mA）。輸入信號為 4～20mA 電流。應在設置界面設置其量程(最大 0～4.0MPa)。接線時請注意信號極性。

3.2.4 水位（液位）傳感器

3.2.4.1 水位電極

可使用水位電極測量鍋爐水位。水位電極是利用水的導電性測量水位的傳感器，當水位高于電極時，電極通過水和測量筒殼體之間形成回路；當水位低于電極時，電極和測量筒殼體之間沒有回路。本機通過檢測該信號得到鍋爐水位狀態。

水位電極的公共端請務必接在測量筒的殼體上，切不可接在鍋爐殼體或不銹鋼外包上，更不能接在電源零線上！雖然這樣接線有時也能夠使本機檢測到水位，但會使水位檢測的可靠性和穩定性下降，甚至可能燒毀本機輸入電路。

應注意保持水電極絕緣體部分的清潔，水垢或其他污物可能使電極兩端的絕緣性能降低，導致本機無法分辨水位（由于絕緣性能降低，電極和公共端之間始終存在回路，本機檢測到的信號可能始終顯示有水）。

3.2.4.2 浮球液位傳感器

當水位（液位）傳感器使用 UQK-30/31/32 浮球液位傳感器測量液位時，首先用戶根據浮球液位傳感器的類型選擇正確的安裝形式，同時確保安裝法蘭的尺寸與浮球尺寸一致；其次需要通過浮球液位傳感器做液位超限保護時，一般情況下低液位保護（包括極限低液位報警、低液位報警）均采用常閉觸點（觸點端子標識為 R-Rn）；高液位保護（高液位報警）均采用常開觸點（觸點端子標識為 J-Jn）；復合控泵使用為專用觸點（觸點端子標識為 B-B1）；使用過程中應定期進行檢查（至少半年維護一次）確保浮球液位傳感器不出現卡死現象。

3.2.4.3 差壓變送器液位傳感器

當水位（液位）傳感器使用差壓變送器測量液位時，使用時一定要先做好校正，確保測量的正確性,同時確認本機的設置測量量程和差壓變送器的量程是否一致；否者本機顯示的測量值和實際值將會有可能產生較大偏差。安裝接線時請注意電源極性，一定避免接線電源線接錯，否者會導致本機和差壓變送器損壞。使用過程中應定期進行檢查（至少半年維護一次）。

3.2.5 爐壁溫度開關

爐壁溫度開關應緊貼鍋爐殼體(保溫層內)固定，當爐壁溫度高于整定值時，溫度開關觸點信號斷開。該信號反映鍋爐水位是否低于傳感器安裝位置，是否可能存在干燒現象，可以作為極限低水位保護的備份，進一步提高鍋爐運行的安全性。

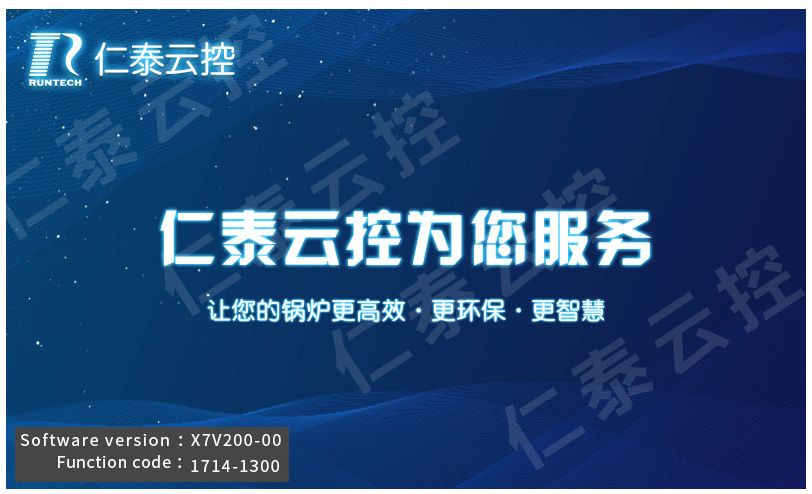

開機歡迎畫面

接通電源，本機屏幕顯示開機歡迎畫面（此畫面可通過 TF 卡導入新的圖片進行替換）。畫面左下方顯示本機軟件版本和當前運行的軟件功能編碼（軟件功能編碼決定了本機的軟件功能、適配鍋爐類型、傳感器、受控設備和控制邏輯的組態）。您在使用本機過程中遇到任何問題，均需要您提供該軟件版本和功能編碼，以便我們能為您提供快速、準確的服務。

本機出廠后首次加電，軟件功能編碼未設置。本機自動顯示軟件功能編碼輸入畫面。

4.2 軟件功能編碼輸入畫面

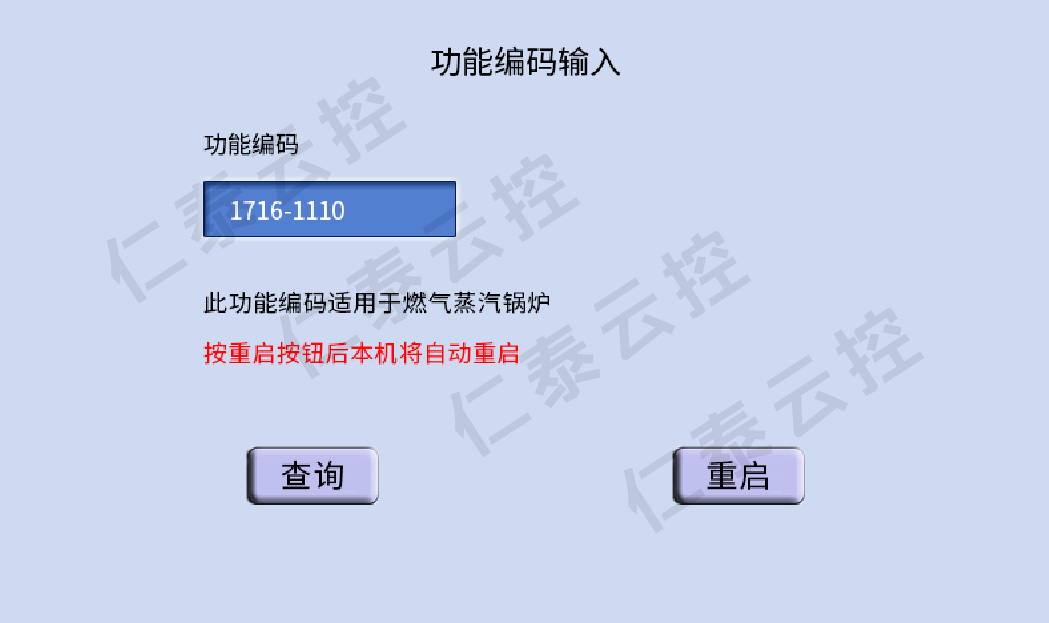

軟件功能編碼輸入畫面

本機出廠后首次加電，軟件功能編碼未設置時，需要您根據鍋爐的類型、傳感器、受控設備和控制邏輯的組態輸入軟件功能編碼（功能編碼應由鍋爐制造企業的專業人員設置，如功能編碼和您的鍋爐不匹配，本機將無法正常工作，甚至可能影響鍋爐運行的安全，造成安全事故?。?。

輸入軟件功能編碼后，如您輸入的功能編碼不在本機支持的功能編碼列表中，畫面顯示“本機不支持此功能編碼。”如您輸入的功能編碼在本機支持的功能編碼列表中，畫面顯示功能編碼適配的爐型，如“此功能編碼適用于燃?xì)庹羝仩t”。核對無誤后，請按重啟鍵，本機將保存您輸入的功能編碼并自動重啟。您也可按“查詢”鍵，查閱本機所有支持的功能編碼列表。

4.3 主畫面

主畫面上方左側顯示本機采集的溫度、壓力等傳感器實測值，同時右側顯示部分主要設置參數。下圖標示了主畫面的構成，以及各顯示區域的功能。不同的爐型和軟件功能編碼對應的畫面可能有所不同，但基本構成一致。下圖以及其他顯示畫面供您參考，根據功能編碼和軟件版本而異，以實際顯示為準。

主畫面

在其他畫面的左下角，按“”鍵，可直接返回主畫面。按主畫面右側的“參數設置”“報警記錄”、“累計時間”和“實時曲線”鍵，可進入相應畫面。按主畫面的設備圖（如燃燒器、水泵等），可進入該設備的手動操作畫面。

4.4 待命、運行和報警狀態

本機加電，顯示開機歡迎畫面，然后進入主畫面。根據功能編碼的組態，本機對傳感器信號進行檢測，并根據控制功能和您的操作，控制受控設備進行工作。本機加電后通常處于待命狀態，鍋爐不運行。如 “斷電自動恢復”功能開啟，本機上電后將自動恢復斷電前狀態（斷電前待命，恢復為待命；斷電前運行，恢復為運行；斷電前報警，恢復為待命）。

在待命狀態下，按“”鍵，本機進入運行狀態，鍋爐開始運行。根據控制邏輯、設置參數和傳感器信號控制燃燒器或加熱組的啟停和水泵等設備啟停運轉。

在運行狀態下，按“”鍵，本機退出運行狀態，鍋爐停止運行。根據控制邏輯本機關閉燃燒器或加熱組及水泵。

4.5 設備的手動操作

在主畫面上，點擊本畫面中的設備圖進入設備操作畫面進行操作的設備。

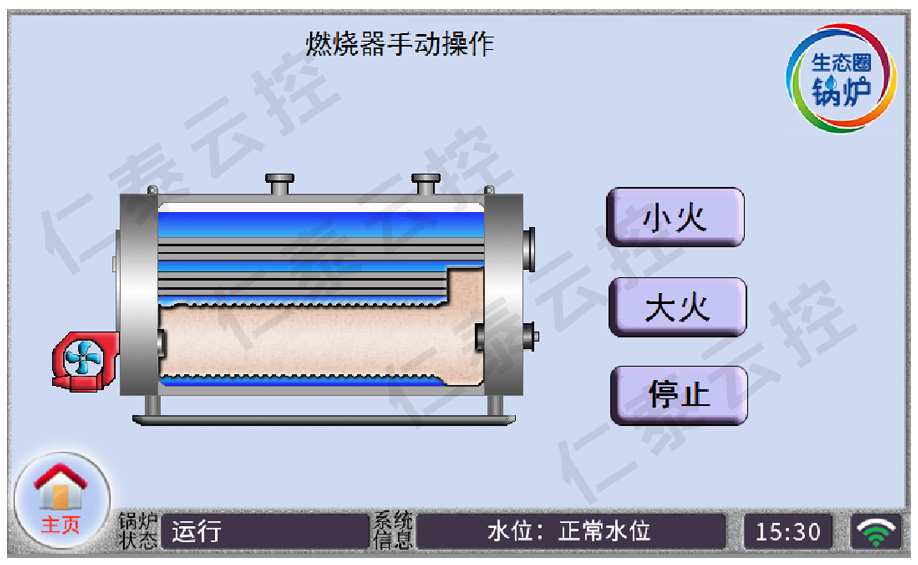

4.5.1 燃燒器的手動操作

本機處于待命狀態時，在主畫面上點擊燃燒器圖形，進入“燃燒器手動操作”畫面。

燃燒器手動操作畫面

按“大火”鍵，燃燒器工作在大火狀態。但燃燒器啟動聯鎖條件不滿足時，燃燒器不工作。

例如承壓熱水鍋爐的循環泵未啟動或啟動時間不足時，燃燒器不啟動；

按“小火”鍵，燃燒器工作在小火狀態。其他同“大火”鍵；

按“關閉”鍵，燃燒器關閉。按“退出”鍵，退回到主畫面。

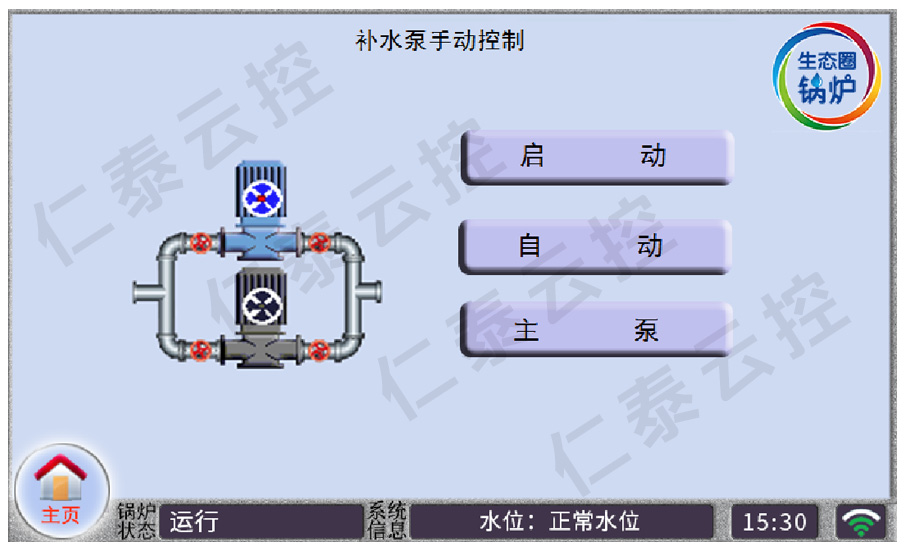

4.5.2 水泵的控制和手動操作

在主畫面上，按補水泵進入“補水泵手動操作”畫面。

按“手動/自動”按鍵，水泵原為手動狀態就轉變?yōu)樽詣訝顟B(tài)，同時該按鍵變?yōu)?ldquo;自動”；原為自動狀態就轉變?yōu)槭謩訝顟B(tài)，同時該按鍵變?yōu)?ldquo;手動”。

按“主泵/備泵”按鍵，水泵原為主泵就切換到備泵，同時該按鍵變?yōu)?ldquo;備泵”；原為備泵就切換到主泵，同時該按鍵變?yōu)?ldquo;主泵”。

按“啟動/停止”按鍵，水泵原為停止?fàn)顟B(tài)的就轉換為啟動，同時該鍵變?yōu)?ldquo;停止”；原為啟動狀態就轉換為停止，同時該鍵變?yōu)?ldquo;啟動”。按此鍵，水泵置為手動狀態。

本機根據軟件功能編碼的不同，水泵配置有所不同，但操作方式類似。

4.6 參數設置

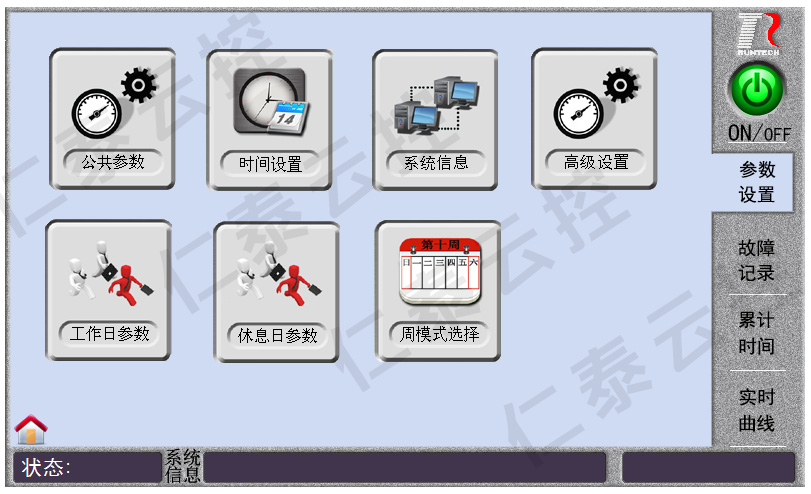

按主畫面右側的“參數設置”按鈕，進入?yún)?shù)設置選擇畫面。

參數設置選擇畫面

觸摸對應的圖標進入相應的參數設置畫面。

4.6.1 公共參數設置

在參數設置選擇畫面，按“”鍵，進入公共參數設置畫面。

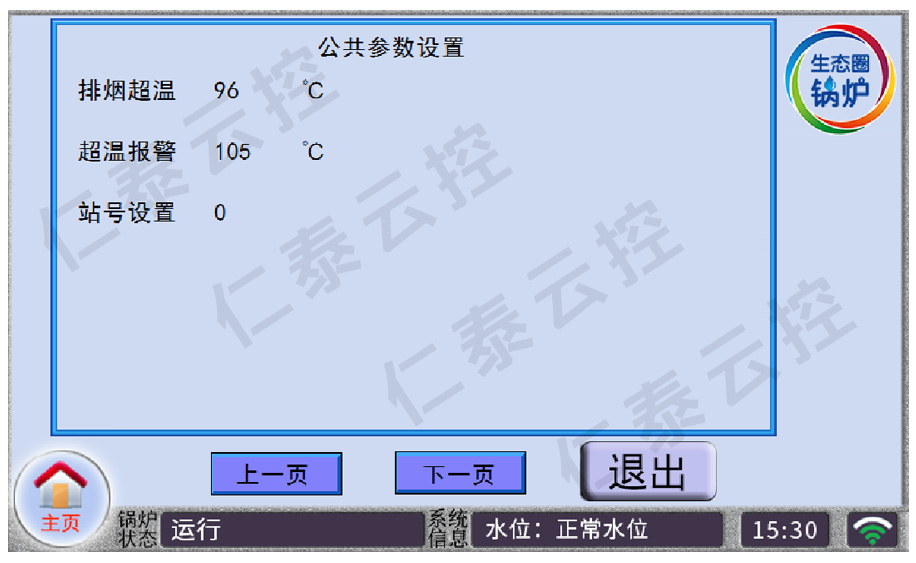

公共參數設置設置畫面

觸按相應數字，彈出數字輸入窗口。在數字輸入窗口按相應數字鍵，可對所選參數進行修改。設置完成后按“”鍵，返回上一級畫面。

4.6.2 時間設置

在參數設置選擇畫面中，按“”鍵進入時間日期設置畫面。

時間日期設置畫面

在時間設置畫面顯示當前系統日期、星期和時間。按數字去可彈出數字輸入窗進行修改。星期為自動計算，不能修改。本機時鐘配有后備電源，外接交流電源切斷后，可保持走時。

4.6.3 工作日和休息日參數設置（根據軟件功能編碼，蒸汽鍋爐一般無此功能）

參數設置選擇畫面中，按“”或“”切換到工作日或休息日參數設置畫面。

工作日模式設置畫面

時段設置必須依照從 0.0～23.59 的次序，不允許倒錯、重疊。例如，將第一時段的“啟動時間”設為“8.00”，則其后的所有停啟時間均不能小于“8.00”。本機根據此限制自動對定時參數進行檢查、修正。

時段的啟停時間可以相同，此時時段的長度為零，是無效時段?？梢酝ㄟ^設置相同的啟停時間關掉多余不用的時段。如 4 個時段都設為“啟動時間”等于“停止時間”，則無定時功能，全天都是啟動時間。

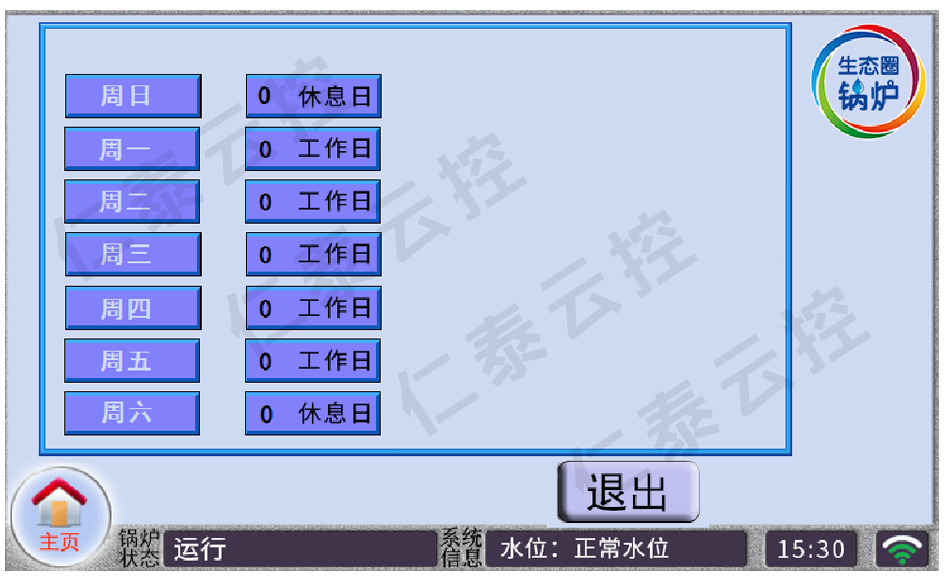

4.6.4 周模式設置（根據軟件功能編碼，蒸汽鍋爐一般無此功能）

在參數設置選擇畫面，按“”進入周模式設置畫面。

觸按周一到周日后的數字可修改該日的工作模式。在數字彈窗內輸入“0”則選擇該日使用工作日參數運行，輸入“1”則選擇該日使用休息日參數運行。

周模式設置畫面

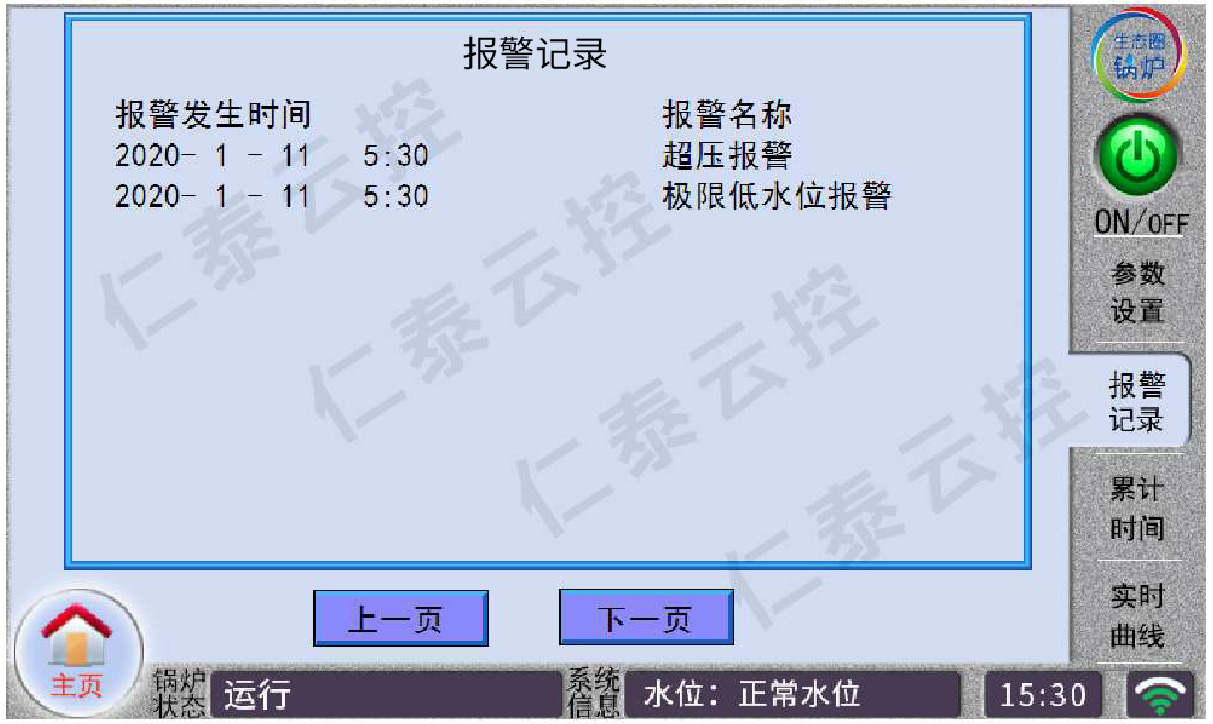

4.7 報警記錄

在主畫面按“報警記錄”鍵，進入報警記錄查詢畫面。

報警記錄畫面

4.8 累計時間

在主畫面按“累計時間”鍵，進入累計時間查詢畫面。

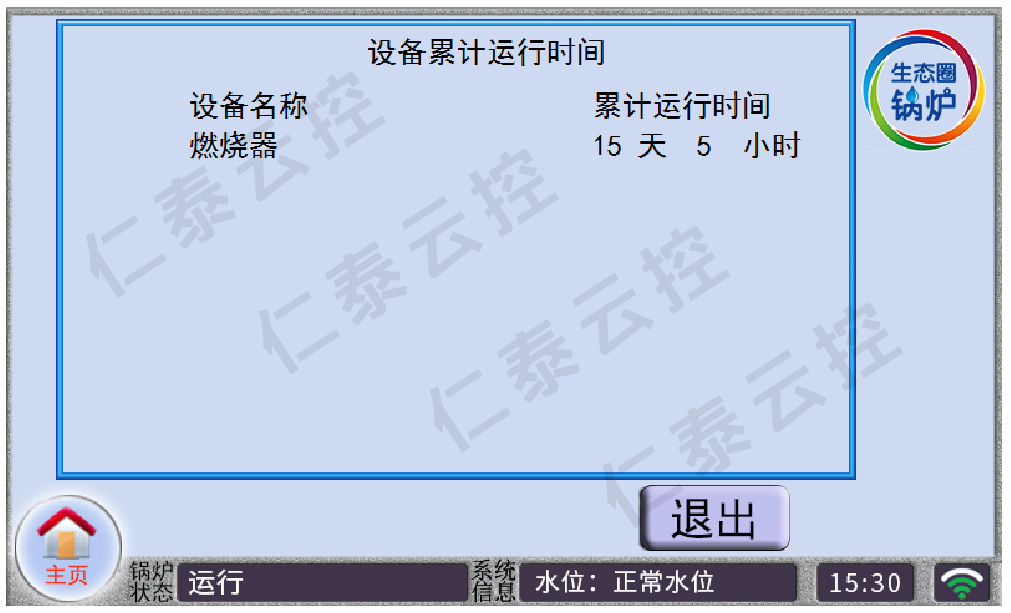

累計時間查詢畫面

4.9 實時曲線

在主畫面，按“實時曲線”鍵，進入實時曲線顯示畫面。

顯示模擬量傳感器測量值的實時曲線。

實時曲線畫面

五、連接網絡

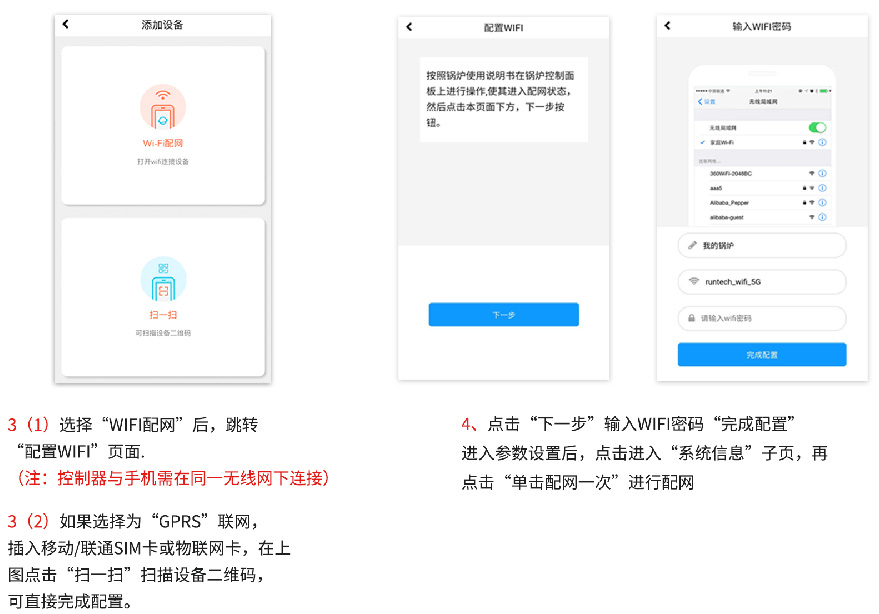

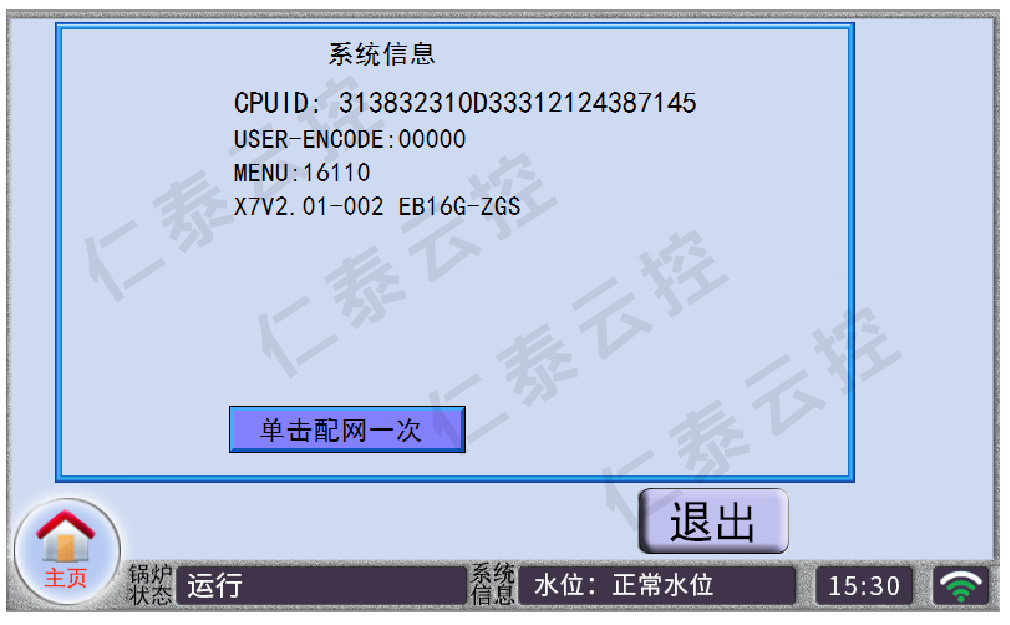

5.1 wifi 配網

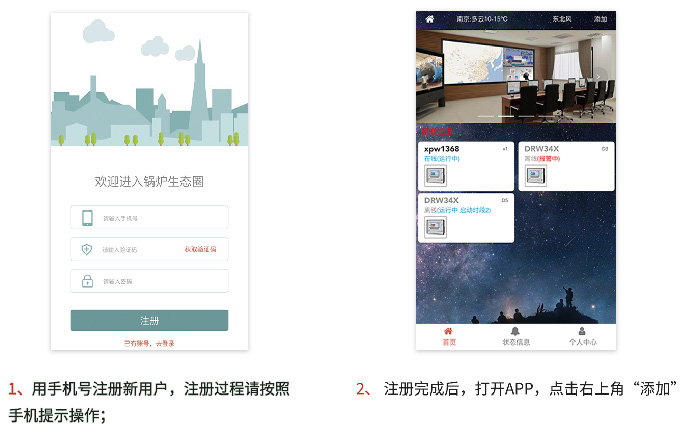

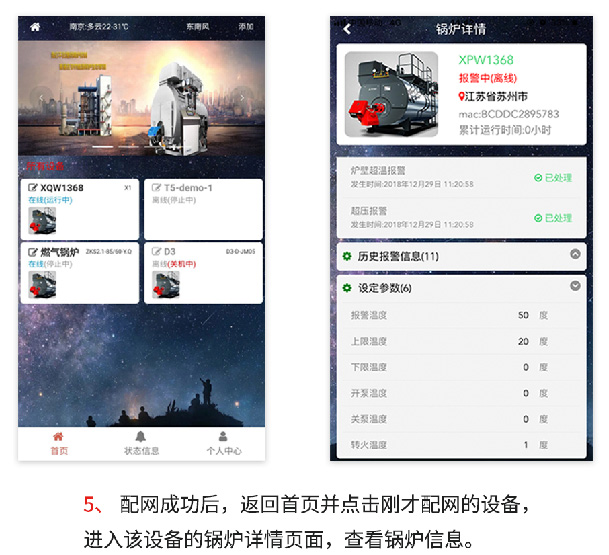

5.1.1 下載 APP

打開手機微信或瀏覽器的二維碼掃描功能，掃描下面的二維碼，或者在應用寶中搜索“鍋爐生態圈”，即可下載我司的鍋爐生態圈 APP。
